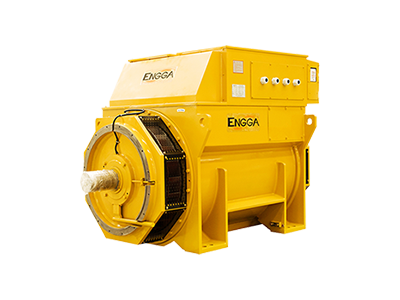

三相發電機三相發電機
|
公司基本資料信息
|
|||||||||||||||||||||||||
| 額定電壓： |
3kV / 3.3kV / 4.16kV / 6kV / 6.3kV / 6.6kV / 7.2kV / 10kV / 10.5kV/ 11kV / 12.47kV/ 13.2kV / 13.8kV |
| 功率范圍： | 400kW-10000kW |
| 額定頻率： | 50Hz/60Hz |
| 額定轉速： | 1500rpm/1800rpm |
| 功率因數： | 0.8（滯后Lagging） |
| 防護等級： | IP23 / IP44 / IP54 |
| 絕緣等級： | F / H（可選） |
| 結構型式： | 單/雙軸承 |
| 勵磁方式： | 無刷永磁勵磁 ( PMG ) |
| 工藝特點 |
高壓發電機定子H級絕緣系統，使用高性能的絕緣漆和先進的浸漆工藝，多層絕緣保護完全保證發電機定轉子總成可以承受惡劣環境和條件。 |
高壓發電機轉子：專利的轉子線圈導線，三重絕緣結構處理。有效提高轉子匝間和層間絕緣，使防潮、防腐能力也得到有效提高，發 電機的壽命、可靠性、環境適應性也相應大幅提高。 |
| 繞組型式 |
|
定子繞組采用雙層短矩疊繞組，5/6節距或2/3節距（可選），斜槽設計及磁性槽楔，可明顯削弱諧波。轉子內接阻尼系統，保證負載變化時輸出的穩定。 |
| 功率范圍 |
|
英格高壓發電機功率從400kW - 10000kW。 |
|
電壓范圍 |
|
多種的電壓等級可供選擇：3kV - 13.8kV。并可根據客戶要求提供其他電壓等級的電機。 |
|
頻率范圍 |
|
可提供50Hz或60Hz頻率的發電機。 |
|
極數與轉速 |
|
標準的高壓發電機轉子為4極凸極結構，轉速為1500r/min或1800r/min，同時也生產6極、8極、10極、12極、14極等中低速高壓同步發電機。 |
|
波形失真與干擾 |
|
THD <2%, TIF <50, THF <2%。 |
|
過載能力 |
| 允許過負荷：10%（12個小時內允許過載1小時）。 |
|
短路能力 |
|
三相短路電流能力大于3 倍額定電流(>300% In，10s)。 |
|
冷卻結構 |
|
內部通風設計采用徑向和軸向通風的混合通風散熱結構，優異的散熱性能，保證電機的充分冷卻。
|
| 中心高 |
|
中心高EG450 - EG1000，可按用戶要求定制。 |
|
安裝方式 |
|
標準高壓發電機為IMB20安裝方式，雙軸承結構，可選單軸承結構，并可根據客戶要求進行非標設計。 |
|
防護等級 |
|
標準防護等級為IP23，可選IP44、IP54，特別適合在各種惡劣環境下的使用。 |
|
冷卻方式 |
|
標配自扇風冷 (IC01)，防護等級為IP54的空空冷、空水冷可供選擇。 |
|
動平衡 |
|
轉子全部在工廠進行動平衡測試，動平衡滿足ISO1940精度要求。 |
|
超速能力 |
|
發電機最大超速2160rpm持續2分鐘。 |
|
旋轉方向 |
|
標準發電機的旋轉方向為順時針（從驅動端看），可根據客戶需求提供逆時針轉動方式。 |
|
接線盒 |
|
主機接線盒內部采用通用模塊化設計，預留電壓及電流互感器位置，方便客戶加裝配置；數字式自動電壓調節器接線盒及輔助接線盒置于主接線盒外部，方便接線和調試，并確保人員的安全。 |
| 標準配置 | 可選配置 |
| 電壓互感器（AVR電壓檢測用） | 溫控儀 |
| 防冷凝加熱器（220Vac） | 電壓互感器 |
| PT100溫度傳感器（繞組2個/相、軸承2個） | 電流互感器 |
| 數字式電壓調節器 | 三防處理 |
| 進口高品質軸承 | 自動注油器 |
| 冷卻方式IC01 | 避雷器 |
| 防護等級IP23 | 特殊軸承 |
| 無刷永磁勵磁系統（PMG） | 空-空冷IC616, 空-水冷IC86W |
| 防護等級IP44、IP54 可選 |
