1.繞組基本數據

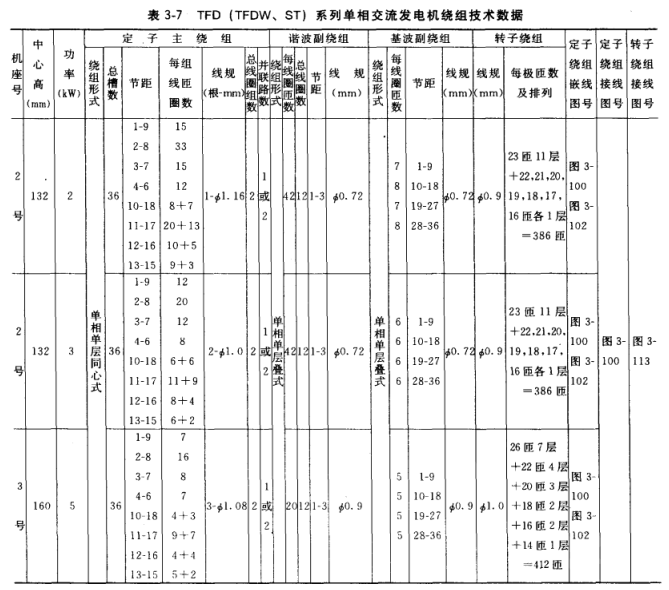

(1)繞組線規。隱極式轉子繞組形式為單層同心式，一般均采用漆包圓銅線。修理時根據所發電機的型號、規格，從表3-7中査找或采用實測法確定線規。

(2)每極每槽匝數。修理時根據發電機的型號、規格，從表3-7中查找或采用實測法清點每槽匝數。

2.繞線模

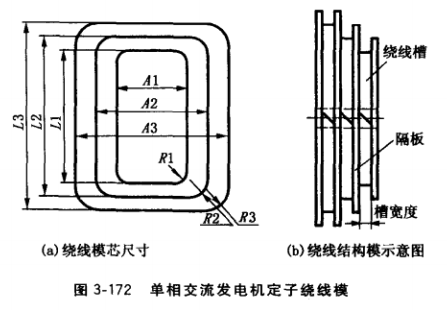

隱極式轉子繞組繞線模形狀似同單相交流發電機定子繞組(繞線模芯)，見圖3-172。

(1)繞組寬度。A1, A2, A3按下式計算:

A= π/N[D2 —2 (h2 + h3) -h4] y (mm)

式中，N為轉子總槽數；D2為轉子鐵心外徑; h2為轉子槽口高度; h3為轉子槽梯形處高度; h4為轉子槽中段梯形高度,各槽形深度不同時應分別測量； y為繞組節距槽數，應按實測的yl，y2,  y3……

根據不同的h4、y代入式子，計算得A1, A2, A3……

(2)繞組長度。按下式計算：

L1 =對應A1線圈沿定子鐵心軸向長度

= ι+2B(mm)

式中，ι為轉子鐵心長度, B取15?22.5,按小功率電機取小值、大功率電機取 大值的原則選取。

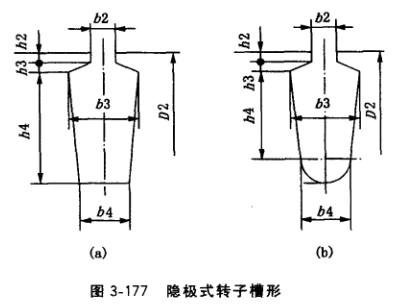

L2=對應A2線圈沿定子鐵心軸向長度 = L1+ (b3 + b4) (mm) (b3、b4為繞組所嵌線槽寬度，見圖3-177)

L3 =對應L3線圈沿定子鐵心軸向長度 =L2 + (b3+b4) (mm)

(3)繞組端部半徑。按下式計算：

R1 取3,R2 = R1+ (b3+b4) /2 (mm), R3 = R2+ (b3十b4) /2 (mm)

(4)繞線模槽厚度=定子槽平均寬度=(b3 + b4)/2(mm)

繞線模結構參見圖3-172,繞線槽按上述計算值制作，繞線模由繞線槽和隔板組合而成，繞線槽數= 1/2每磁極實槽數(有嵌線的槽)。繞線模中央開有方孔，方孔尺寸應與繞線機上的方形軸尺寸相符。
