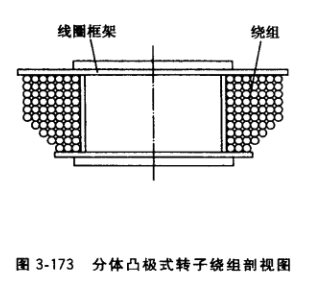

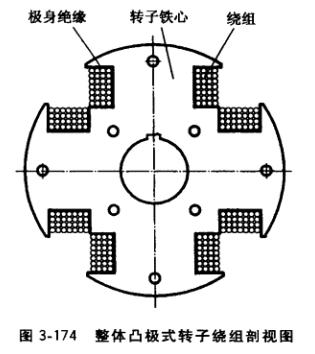

單、三相交流發電機凸極轉子繞組有兩種結構形式：分體凸極式鐵心磁極繞組，其剖視如圖3-173所示，包括線圈框架和漆包線繞組；整體凸極式鐵心磁極繞組，其剖視如圖 3-174所示，包括磁極鐵心極身絕緣和漆包線繞組。

1.繞組基本數據

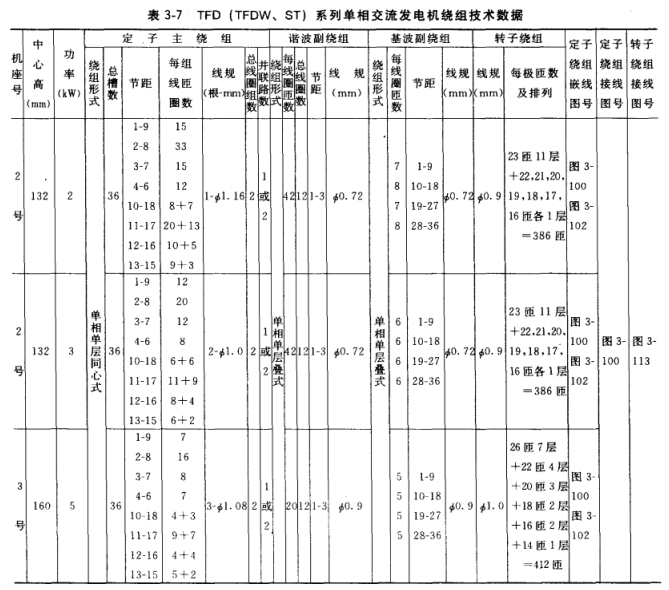

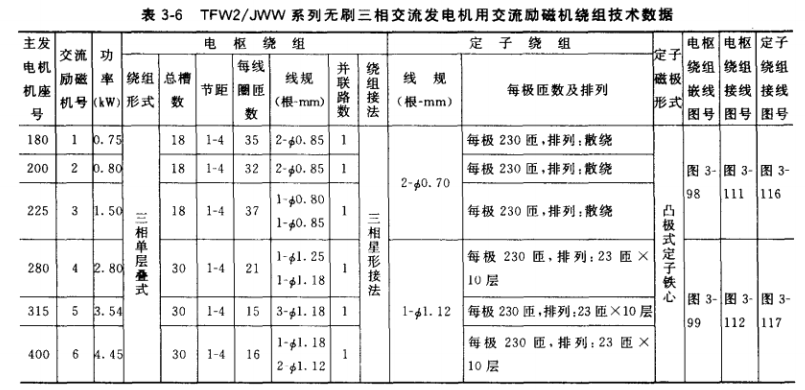

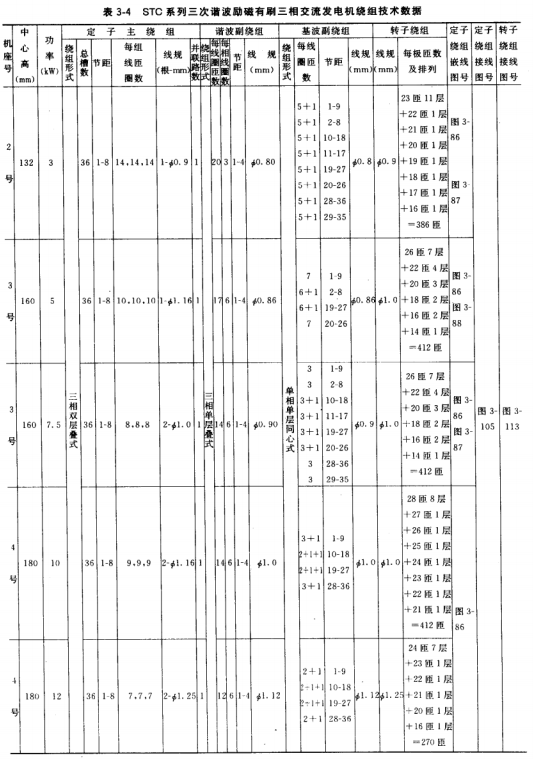

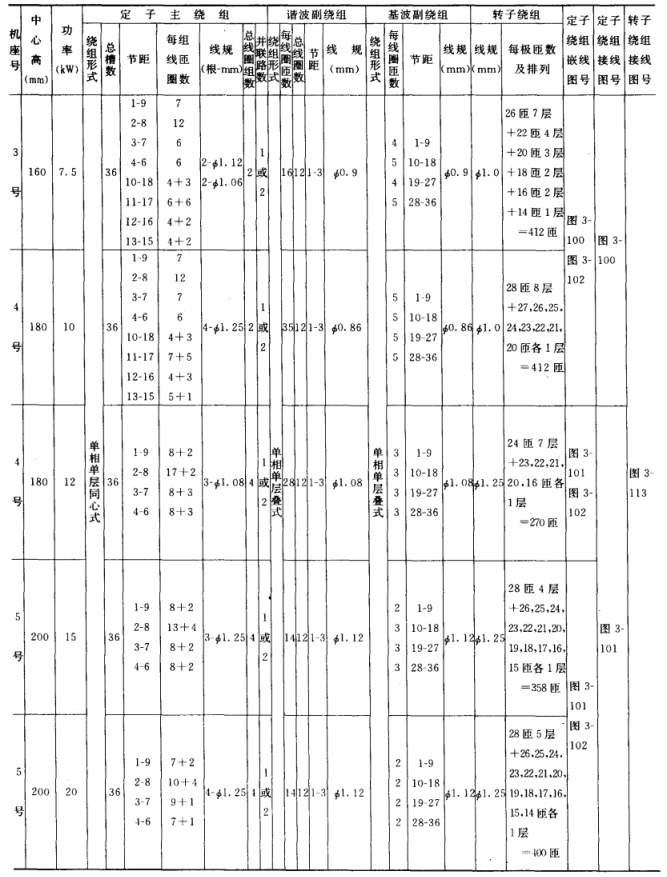

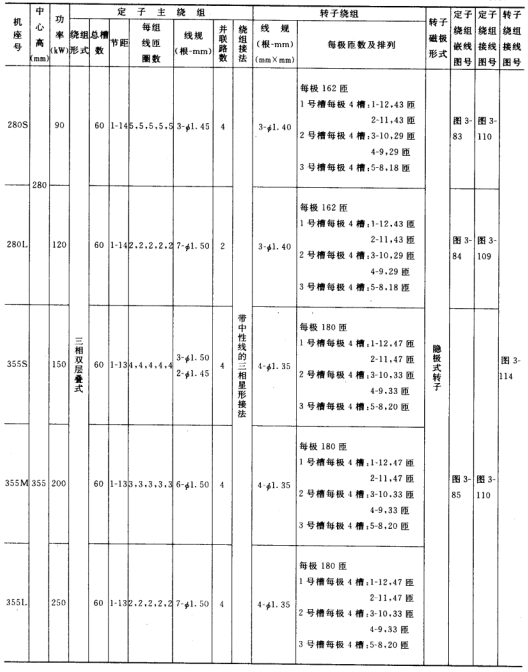

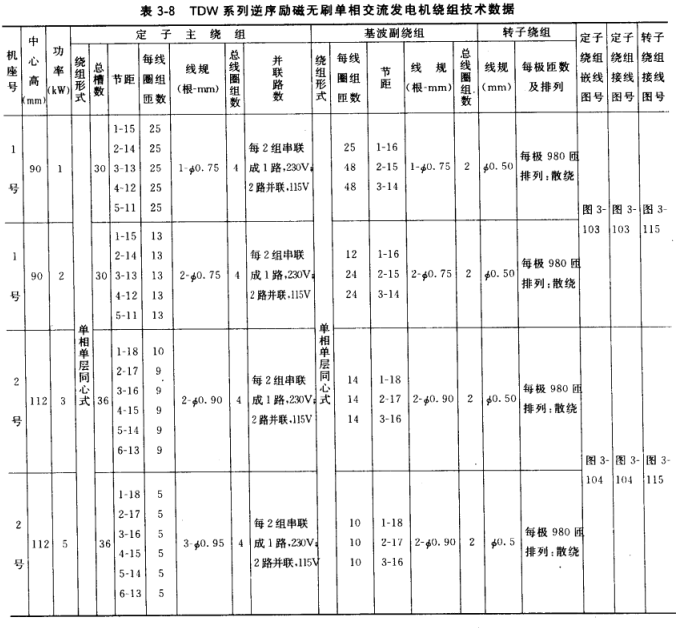

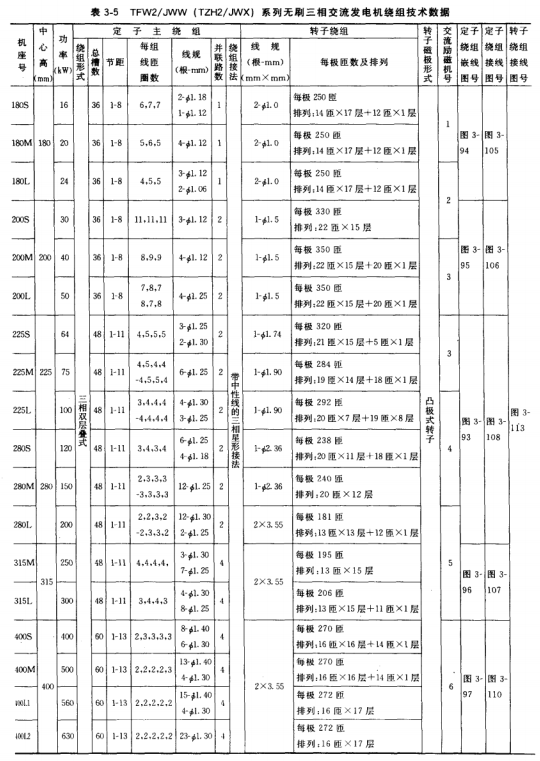

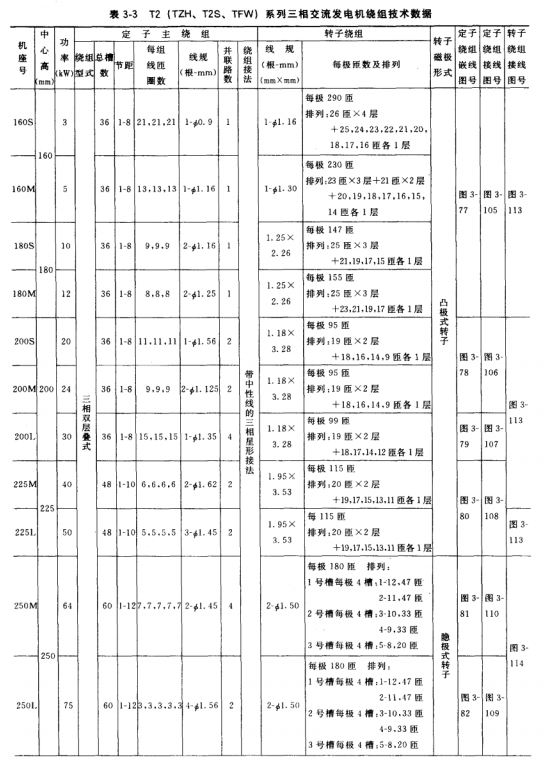

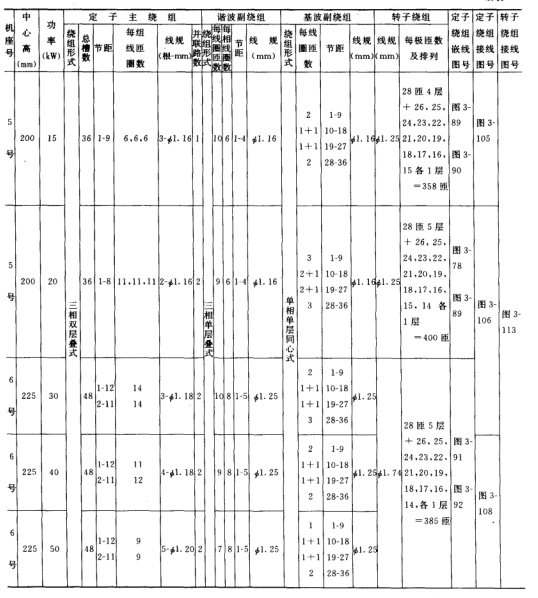

(1)繞組線規。小功率單、三相交流發電機轉子繞組一般采用漆包圓銅線，中等功率發電機一般采用漆包扁銅線。修理時根據交流發電機的型號、規格，從表3-3?表3-8中査找或采用實測法確定線規。

(2)每極轉子繞組匝數及排列。根據所修交流發電機的型號、規格，從相應的表3-3、 表3-8中査找.或采用實測法確定匝數及排列。

2.繞線模

凸極轉子有傳統的分體式轉子鐵心和新型的整體式轉子鐵心兩種結構，分體凸極式轉子繞組一般先繞在轉子線圈框架上.，然后裝入鐵心極身，這就需要先制作線圈框架。整體凸極式轉子繞組直接繞在已包絕緣的鐵心極身上。

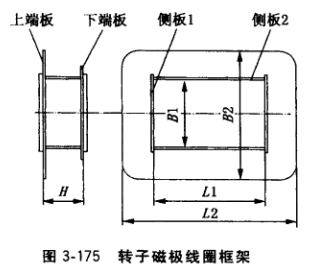

分體凸極式轉子繞組線圈框架制作：線圈框架一般均由玻璃纖維增強聚碳酸酯壓塑料壓制而成，但修理現場難以獲得壓塑料框架，一般可自制組合式線圈框架，其結構見圖3-175。線圈框架由上端板、下端板、側板 1和側板2組合而成，各板均采用2?3mm厚環氧玻璃布板沖制或手工制作，框架各個尺寸按以下確定：

線圈框架高H=轉子磁極極身高

線圈框架內寬度B1 =轉子磁極極身寬+0. 5 (mm)

線圈框架外寬度B2 =轉子磁極極靴寬

線圈框架下端板寬度B3 =磁極極身在轉子磁軛處距離+極身寬+ 2側板厚+ 0.5 (mm)

線圈框架內長度L1=轉子磁極極身長(包括2塊磁極鐵心壓板厚)+1 (mm)

線圈框架外長度L2 =轉子磁極極身長+ (B2-B1) +4 (mm)

為了使組合的框架結實，相鄰兩片側板接合處宜制成凹凸槽，槽深等于側板序。組合的線圈框架在側板接合處菱角應倒圓，使繞線時不刮傷漆包線。

3.轉子繞組繞制

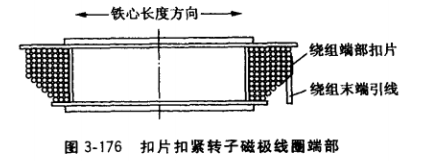

(1)分體凸極式轉子繞組繞制，把線圈框架裝夾在繞線機的繞線架上，按設計規定 或?qū)崪y(cè)的每層排列匝數及層數繞線，排列應 整齊、結實，總匝數應正確，末匝應采用扣片扣緊(見圖3-176)。每個線圈繞線方向圖3-176扣片扣緊轉子磁極線圈端部應統一。

(2)整體凸極式轉子繞組繞制。把整個轉子鐵心裝夾在繞線機的繞線架上，繞每一極時轉子鐵心徑向位置應固定，不得受繞線拉力影響而錯位。繞線前與線圈接觸的鐵心極身和極靴面應包好絕緣。按設計規定或?qū)崪y(cè)的每層排列匝數及層數繞線，排列應整齊、結實，總匝數應正確，末匝應采用扣片扣緊。每個線圈繞線方向應統一。
