轉速

運行模式

功率

rpm

kW

Ps

1500

常用功率

95

129

備用功率

105

143

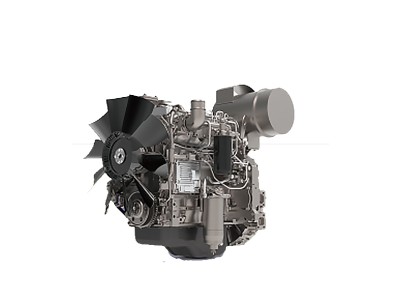

◎ 基本規格

◎ 燃油耗

?柴油機型號

SC4H140D2

?功率

lit/hr

?柴油機型式

直列，四沖程，四氣門，水冷

增壓中冷

25%

50%

6.5

12.7

?燃燒方式

直噴

75%

16.5

?氣缸型式

干式缸套

100%

24.6

?氣缸數

4

110%

27.1

?缸徑 × 行程

105(4.14) × 124(4.89) mm(in.)

?排量

4.3(262.4) lit.(in3)

?壓縮比

16 : 1

?發火次序

1-3-4-2

◎ 燃油系統

?噴油提前角

11°BTDC

?噴油泵

龍口直列 P 型泵

?凈重

大約 450kg (992.1 lb)

?調速器

電調

?外形尺寸

1053×717×1158 mm

?輸油泵

機械式

(L×W×H)

(41.5×28.3×45.6 in.)

?噴油嘴

多孔型

?曲軸旋轉方向

逆時針（從飛輪端看）

?開啟壓力

250 kg/cm2 (3556 psi)

?飛輪殼

SAE 3#

?燃油濾清器

旋裝全流式

?飛輪

SAE 11.5#

?燃料

輕柴油

◎ 配氣機構

◎ 潤滑系統

?型式

頂置氣門

?潤滑方式

壓力飛濺式

?氣門數

每缸 2 進 2 排

?機油泵

曲軸帶動齒輪方式

?冷態氣門間隙

進氣門 0.25mm (0.0099 in.)

?機油濾清器

旋裝全流式

排氣門 0.50mm (0.0197 in.)

?機油容量

最大 13 L ( 3.4 gal.)

最小 11 L ( 2.9gal.)

◎ 氣門正時

?偏置油底殼傾斜角

前傾 25°

開啟 關閉

后傾 35°

?進氣門

20.9°BTDC        44.9°ABDC

左傾/右傾 35°

?排氣門

51.7°BBDC        11.7°ATDC

?潤滑油

參考使用保養說明書

◎ 冷卻系統

◎ 柴油機數據

?冷卻方式

淡水循環冷卻

?冷卻液流量

155L/min @1,500 rpm

?冷卻液容量

6.8L ( 1.8 gal.)

?冷卻液熱損失

15.5kcal/sec @1,500 rpm

(僅發動機)

?中冷器熱損失

7.8kcal/sec @1,500 rpm

?壓力系統

Max. 0.5 kg/cm2 ( 7.11 psi)

?空氣流量

7.16m3/min @1,500 rpm

?水泵

離心式，皮帶帶動

?排氣流量

16.1m3/min @1,500 rpm

?水泵流量

155L( 40.9 gal.)/min

?排氣溫度

600 °C @1,500 rpm

at 1,500 rpm (engine)

?最大允許阻力

?調溫器

蠟式

進氣系統

3 kPa (新濾芯)

開啟溫度. 82°C

6 kPa （臟濾芯，需更換）

全開溫度. 95°C

排氣系統

6 kPa （最大）

?風扇

吹風式，塑料風扇

?最高允許海拔

2000 m

直徑 620 mm, 10 片

◎ 電器系統

◆ 換算表

?發電機

24V×55A

in. = mm × 0.0394

lb/ft = N.m × 0.737

?電壓調節器

內嵌式，集成電路式調節器

PS = kW × 1.3596

U.S. gal = lit. × 0.264

?啟動馬達

24V×4.5kW

psi = kg/cm2 × 14.2233

kW = 0.2388 kcal/s

?蓄電池電壓

24V

in3 = lit. × 61.02

lb/PS.h = g/kW.h × 0.00162

?蓄電池容量

120 AH

hp = PS × 0.98635

cfm = m3/min × 35.336

lb = kg × 2.20462
