1.有刷單相交流發電機不能發電
（1） 故障現象。有刷單相交流機端接線正確，磁場變阻器或電位器已調至“電壓升”方向 最大位置，發電機的輸出端子仍沒有電壓，或電壓較?。▋H有剩磁電壓，小于5V）。
（2） 原因分析
①發電機轉速太低，一是由于發動機轉速未升到頻率表指示大于45Hz;二是由于頻率表開始動作的一個時段指針擺向52.5Hz以上，操作者誤認為轉速已達到，其實這時實際頻率還在40HZ以下，這樣，剩磁磁場在定子副繞組感應的微弱電壓不足以導通整流橋組。
②頻率表、交流電壓表損壞，而實際頻率、電壓都已達到規定值以上，只是未顯示出來，或轉換開關處于“斷開”位置。
③磁極鐵心剩磁消失。以下幾個原因都有可能導致剩磁消失，剩磁電壓低于下限值（線電壓6V）。
a-遭受大氣雷擊。
b.發電機檢修后重新安裝時，對調了勵磁繞組的正、負端接線，致使通入轉子繞組的勵磁電流在磁極鐵心中所建立的磁場方向與剩磁方向相反。
c.定、轉子鐵心沖片均為硅鋼片材料的發電機，依靠裝設在磁極鐵心中的磁鋼維持剩 磁，使用時間久了磁鋼容易逐漸消磁。
d.發電機長途運輸中嚴重顛震。
e.長久擱置未發電運行的發電機。
④集電環與電刷嚴重接觸不良，如集電環表面被油污、粉塵覆蓋；或電刷被刷握卡滯與集電環形成斷路或僅有點接觸，造成勵磁電流被阻斷。
⑤發電機各繞組（包括定子主繞組、副繞組、轉子繞組）、集電環及其連接線通地，或 繞組相間及線端、集電環兩滑環之間絕緣擊穿。以下幾個原因都會導致發電機絕緣擊穿：
a.生產或檢修過程絕緣嚴重受損。
b-遭受大氣雷擊。
c.在有霉菌、鹽霧、酸堿性汽體、潮濕、高溫環境中使用，絕緣嚴重受損。
d.用久的發電機，絕緣自然老化。
⑥發電機定子主繞組、副繞組及其連接線斷路，發電機內部可能有感應電壓，但機端無電壓。

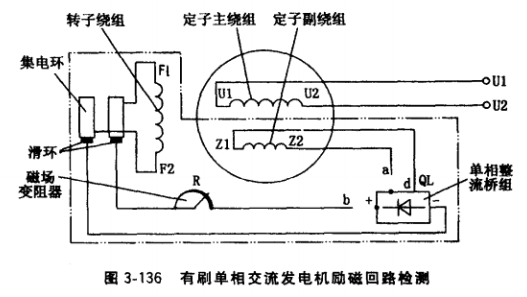

⑦勵磁回路斷路或接觸不良。有刷單相交流發電機勵磁回路包含定子繞組、單相整流橋 組、磁場變阻器、集電環、轉子繞組F1F2及各段連接線（見圖3-136中雙點畫線框內電路）。當該電路斷線或電氣接觸嚴重不良（如接線頭嚴重氧化、松脫，變阻器接線螺栓松動 等）時，發電機無勵磁電流。
（3）處理方法
①提高發電機轉速到額定轉速，或頻率表指示大于45Hz。
②檢査交流電壓表和電壓轉換開關。檢査時用萬用表500V擋測量電壓表兩接線端子間的電壓，若有電壓說明電壓表壞了，應修復或更換；若無電壓再測發電機端電壓，若有電 壓，則可能是轉換開關置于“斷開”位置，應將其置“接通”位置。若發電機機端有電壓而電壓表無指示電壓，應檢查機端一轉換開關一電壓表之間的接線，錯誤的予以更正。
用萬用表500V擋測量頻率表兩接線端子間的電壓，若有電壓則說明頻率表壞了，應修復或更換；若無電壓應檢查機端一頻率表之間的接線，錯誤的予以更正。更換已損壞的頻率表、交流電壓表后，應及時操作電壓轉換開關。
③發電機轉子鐵心剩磁消失時，用蓄電池或其他直流電源給勵磁繞組通電充磁。
④用目測法檢査集電環表面，有油污和粉塵的應去除干凈，再用0號砂布擦凈表面。檢査電刷有否被卡滯在刷握內，并清理刷握和電刷組合面，使電刷能上下靈活移動，在刷握彈 簧壓力下電刷與集電環良好接通。若電刷與集電環僅有點接觸，應研磨電刷弧面,研磨后其接觸工作面應不少于電刷截面的70%。
⑤用兆歐表檢查發電機各繞組（包括定子主繞組、副繞組、轉子繞組）、集電環及其連接線對地，繞組相間及線端、集電環兩滑環之間的絕緣電阻。若繞組絕緣電阻為零，說明已擊穿，應重嵌或重新繞線并進行浸漆、烘干處理。若因發電機潮濕導致繞組絕緣電阻過低， 應發電機進行絕緣干燥處理。
⑥用萬用電表逐相、逐段檢查發電機定子主繞組、副繞組及其連接線是否斷路,斷路的予以接通。繞組斷路無法接通的應重嵌或重繞。
⑦用萬用表逐段檢查勵磁回路（包括轉子繞組、集電環、磁場變阻器及連接線）是否斷線或電氣接觸不良,斷路的予以接通，接觸不良的可用0號砂布 打磨接觸面，擰緊接線螺栓、螺母。
2.交流勵磁機勵磁無刷單相交流發電機不能發電
（1） 故障現象。發電機處于額定轉速時，磁場變阻器或電位器已調至“電壓升”方向最大位置，發電機輸出電壓為0或極低。
（2） 原因分析
①頻率表、交流電壓表損壞，而實際頻率、電壓已達額定值，只是不能顯示出來。
②發電機轉子鐵心剩磁消失，剩磁電壓小于下限值（電壓小于5V）。
③旋轉整流器短路或斷路，使發電機轉子繞組無勵磁電流，定子繞組不能感應電壓。

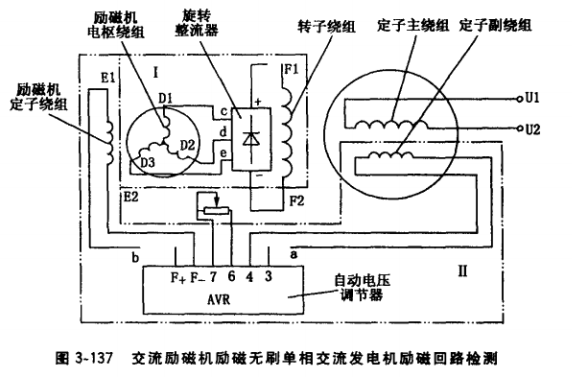

④勵磁回路斷線或電氣接觸不良。圖3-137雙點畫線框Ι和雙點畫線框Ⅱ內的電路是交流勵磁機勵磁的無刷單相交流發電機勵磁回路。框I部分包含勵磁機電樞繞組、旋轉整流 器、轉子繞組及各段連接線?？颌虿糠职烁崩@組（或定子主繞組線端）、AVR、勵磁 機定子繞組E1E2。勵磁回路任何一處斷線或電氣接觸嚴重不良，都導致勵磁電流無通路， 發電機不能發電。
⑤發電機各繞組（包括定子主繞組、副繞組、轉子繞組、勵磁機電樞繞組、勵磁機定子主勵繞組、復勵繞組）其連接線通地，或繞組相間、線端絕緣擊穿。
⑥發電機各繞組其連接線斷路，發電機內部可能有感應電壓，但機端無電壓。
⑦可控勵磁的發電機，AVR輸入端子電壓不正.常，AVR不起作用，發電機不起勵。
⑧AVR內部故障，其輸出端子F+、F-無電壓或電壓太低。
⑨交流勵磁機發不出電壓，使發電機轉子繞組中無勵磁電流。
（3） 處理方法
①更換已損壞的頻率表、交流電壓表。
②發電機轉子鐵心剩磁消失時，用蓄電池或其他直流電源給勵磁繞組通電充磁。
③用萬用表檢測旋轉整流器是否短路、斷路，短路、斷路的應更換。
④用萬用電表逐段檢查勵磁回路I、Ⅱ兩部分電路是否斷 線或電氣接觸不良，斷路的予以接通，接觸不良的用0號砂布打磨，擰緊接線螺栓、螺母。
⑤用兆歐表檢査發電機各繞組（包括定子主繞組、副繞組、轉子繞組、勵磁機電樞繞組、勵磁機定子主勵繞組、復勵繞組）及其連接線對地，以及繞組相間絕緣電阻，若絕緣電阻為零，說明繞組已擊穿，應重嵌或重繞新繞組，并進行浸漆、烘干處理。若因發電機潮濕導致繞組絕緣電阻過低，發電機應進行絕緣干燥處理。
⑥用萬用表逐段檢查發電機定子主繞組、副繞組其連接是否斷路，斷路的應予以接通。繞組斷路無法接通的應重嵌或重繞。
⑦由于無刷單相發電機可控勵磁的AVR輸入端子要有定子主繞組機端電壓信號或副繞組電壓信號（230V）輸入才能正常工作，使發電機起勵建立電壓，為此必須用萬用表按圖 3-137檢查電壓信號連接線接點3、4位置,若接線錯應予以更正。
⑧在發電機額定轉速下，用萬用表直流電壓擋檢測AVR自動電壓調節器輸出電壓端子接口F+、F-電壓，若電壓為零或電壓極小，表明AVR已損壞，應換上同型號、規格新 的 AVR。
⑨排除交流勵磁機不能發電的故障。
3.隱極式逆序勵磁無刷單相交流發電機不能發電
（1）故障現象。發電機由內燃機驅動至額定轉速，電壓表未有電壓指示或電壓極?。ㄐ∮?10V）。
（2） 原因分析
①頻率表、交流電壓表損壞，定子主繞組感應的電壓未顯示出來。
②交流電容器擊穿失效，與它連接的定子副繞組不能形成容性電路。雖然發電機已至額 定轉速，但未具有單相負載電流所產生的定子逆序磁場及容性電流電樞反應的助磁作用，轉子主磁場也無法建立。

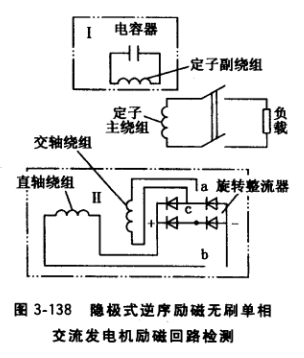

③勵磁回路斷路或電氣接觸不良。圖3-138雙點畫線框I和雙點畫線框Ⅱ兩部分為隱極 式逆序勵磁無刷單相交流發電機勵磁回路，框I包括定子副繞組、電容器及連接線；框Ⅱ包 括交軸繞組、旋轉整流器、直軸繞組及連接線。勵磁回路任何一處斷線或電氣接觸嚴重不良，都導致勵磁電流無通路，發電機不能發電。
④發電機轉子鐵心剩磁消失，剰磁電壓小于下限值（電壓小于5V）。
⑤旋轉整流器短路或斷路，使發電機轉子繞組未有勵磁電流，定子繞組不能感應電壓。
⑥發電機各繞組（包括定子主繞組、副繞組，轉子直軸繞組，交軸繞組）其連接線通地或繞組之間、線端絕緣擊穿。
⑦發電機定子主繞組、副繞組其連接線斷路，發電機內部可能有感應電壓，但機端無電壓。
（3） 處理方法
①更換已損壞的頻率表、交流電壓表。
②用萬用表測電容器是否損壞。先把電容器一個引線頭與定子副繞組引線脫焊，然后萬 用表置R×1擋，兩表筆分別接觸電容器引線，若表針不動或擺向零，說明電容器容量很小 或已損壞，應換上同型號、規格新的電容器。
③用萬用電表逐段檢查圖3-138勵磁回路I、Ⅱ兩部分電路是否斷路或電氣接觸不良 （檢査時應先斷開I、Ⅱ兩部分電路各接點），斷路的應予以接通，電氣接觸不良的，可用0號砂布打磨接觸面，擰緊接線螺栓、螺母。

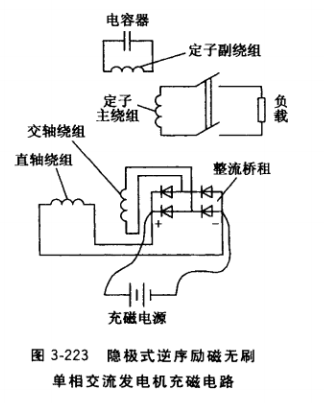

④發電機轉子鐵心剩磁消失時，用12?24V直流電 源給直軸繞組通電，對轉子鐵心充磁。充磁電源正極接 旋轉整流器直流側“ + ”端，電源負極接整流器“-” 端。如圖3-223所示。
⑤用萬用表檢測旋轉整流器是否短路、斷路，短 路、斷路的應換上同型號、規格新的旋轉整流器。
⑥用兆歐表檢查發電機各繞組（包括定子主繞組、 副繞組、轉子直軸繞組、交軸繞組）及其連接線對地及繞組相間絕緣電阻，若絕緣電阻為零，說明繞組已擊 穿，應重嵌或重繞新繞組，并進行浸漆、烘干處理。若因發電機潮濕導致繞組絕緣電阻過低，發電機應進行絕 緣干燥處理。
⑦用萬用表逐段檢査發電機定子主繞組、副繞組及其連接線是否斷路，斷路的應予以接通，繞組斷路無法接通的應重嵌或重繞。
4.凸極式逆序勵磁無刷單相交流發電機不能發電
（1）故障現象。發電機由內燃機驅動至額定轉速，但輸出端無電壓或電壓極小（小于10V）。
（2）故障原因
①發電機轉子鐵心剩磁消失，剩磁電壓小于下限值（電壓小于5V）。
②交流電容器擊穿失效，與它連接的定子副繞組不能形成容性電路，未具有單相負載電 流所產生的定子逆序磁場及容性電流電樞反應的助磁作用，轉子主磁場也無法建立。
③旋轉整流器短路或斷路，使發電機轉子繞組無勵磁電流，定子繞組不能感應電壓，發電機不發電。

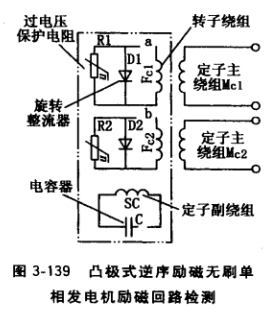

④勵磁回路斷路或電氣接觸不良。凸極式逆序勵磁無刷單相交流發電機勵磁回路，包含定子副繞組、電容器、轉子繞組、旋轉整流器及連接線（見圖3-139雙點畫線框內的電路）。 勵磁回路任何一處斷線或電氣接觸嚴重不良，都導致勵磁電流無通路，發電機不能發電。
⑤發電機各繞組（包括定子主繞組、副繞組、轉子繞組）其連接線通地或繞組之間、線端絕緣擊穿。
⑥發電機定子主繞組、副繞組其連接線斷路，發電機內部可能有感應電壓，但機端無電壓。
（3）處理方法

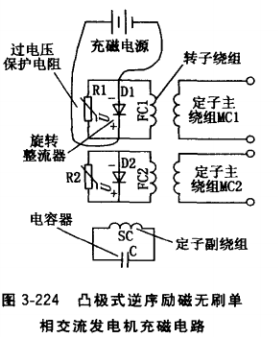

①發電機轉子鐵心剩磁消失時，用12?24V直流電源 給每極轉子繞組通電，對轉子鐵心充磁，充磁電源正極接旋轉整流器直流側“ + ”端，電源負極接整流器端。 如圖3-224所示。由于這種發電機一般每個磁極繞組各自接一個旋轉整流管，必須每個磁極分別充磁，充磁電源的 正、負端切不可與繞組接錯，充磁后應用指南針法檢驗各 磁極鐵心剩磁磁場方向,由指南針顯 示的相鄰極性必須是白、黑、白、黑，否則某個磁極充磁 方向有錯，應重新充磁。
②用萬用表R×1擋，檢奄電容器（先把電容器一個引線頭與定子副繞組引線脫焊），若表針不動或擺向零位 置，說明電容器己損壞，應更換。
③用萬用表檢測旋轉整流管是否短路、斷路，短路、斷路的應換上同型號、規格新的旋 轉整流管。
④用萬用表逐段檢査勵磁回路是否斷線或電氣接觸不良，檢査時應先斷開轉子各繞組與 旋轉整流管的1個接點、定子副繞組與交流電容器的1個接點，斷路的應予以接通，接觸不 良的可用0號砂布打磨接觸面，擰緊接線螺栓、螺母。
⑤用兆歐表檢查發電機各繞組（包括定子主繞組、副繞組、轉子繞組）及其連接線對地及繞組相間絕緣電阻，若絕緣電阻為零，說明繞組已擊穿，應重嵌或重繞新繞組，并進行浸 漆、烘干處理。若因發電機潮濕導致繞組絕緣電阻過低，發電機應進行絕緣干燥處理。連接線絕緣電阻為零的應更換。
⑥用萬用表逐段檢査發電機定子主繞組、副繞組及其連接線是否斷路，斷路的予以接通。繞組斷路無法接通的應重嵌或重繞。
5.三次諧波勵磁單相交流發電機（含分流可控）不能發電
（1）故障現象。發電機由內燃機驅動至額定轉速，輸出端無電壓或電壓極小（小于10V）。
（2） 故障原因
①磁場變阻器或電位器未向“電壓升”方向調節，相當于勵磁電路被大電阻阻礙，發電機定子副繞組感應電壓升不起來，無法導通整流橋組，未能向發電機轉子繞組提供勵磁電流。
②發電機轉子鐵心剩磁消失，剩磁電壓小于下限值（電壓小于5V）。
③單相整流橋組短路或斷路，使發電機轉子繞組無勵磁電流，定子繞組不能感應電壓。
④集電環與電刷嚴重接觸不良，或電刷在刷握內卡滯與集電環形成斷路或僅有點接觸， 造成勵磁電流被阻斷。
⑤勵磁回路斷路或電氣接觸不良。圖3-141雙點畫線框內部分為這種發電機勵磁回路， 包含定子三次諧波副繞組、定子基波副繞組、單相糧流橋組、磁場變阻器、集電環、轉子繞 組及各段連接線（分流可控的，其中由AVR代替單相整流橋組、磁場變阻器）。勵磁回路 任何一處斷線或電氣接觸嚴重不良，都導致勵磁電流無通路，發電機不能起勵建立電壓。
⑥發電機各繞組（包括定子主繞組、三次諧波副繞組、基波副繞組、轉子繞組）其連接 線通地或繞組之間，線端絕緣擊穿。
⑦發電機定子主繞組、三次諧波副繞組、基波副繞組其連接線斷路，發電機內部可能有感應電壓，但機端無電壓。
（3） 處理方法
①把磁場變阻器向“電壓升”方向調至最大位罝，使發電機勵磁電流足夠大。
②發電機轉子鐵心剩磁消失時，用蓄電池或其他直流電源給勵磁繞組通電充磁。
③檢測單相整流橋組是否短路、斷路,短路、斷路的應換上 同型號、規格新的旋轉整流管。
④用目測法檢查集電環表面，有油污和粉塵的應去除干凈，再用0號砂布擦凈表面。清 理刷握和電刷組合面，研磨電刷弧面，研磨后其接觸工作面應不小于電刷截面的70%。
⑤用萬用表逐段檢査勵磁回路斷線或電氣接觸不良，斷路的應予以接通，接觸不良的用 0號砂布打磨接觸面，擰緊接線螺栓、螺母。
⑥用兆歐表檢査發電機各繞組（包括定子主繞組、副繞組、轉子繞組）及其連接線對地 及繞組相間絕緣電阻，若絕緣電阻為零，說明繞組已擊穿，應重嵌或重繞新繞組，并進行浸漆、烘干處理。若因發電機潮濕導致繞組絕緣電阻過低，發電機應進行絕緣干燥處理。
⑦用萬用表逐段檢査發電機定子主繞組.副繞組其連接是否斷路，斷路的應予以接通。 繞組斷路無法接通的應重嵌或重繞。
6.相復勵單相交流發電機不能發電
（1） 故障現象。發電機轉速已達額定值，磁場變阻器或電位器已往“電壓升”方向調至最大位置，發電機輸出端交流電壓表仍無電壓指示，經檢查電壓表正常。
（2） 原因分析
①電抗變流器的上軛鐵與Ⅱ形鐵心柱結合處間隙太小甚至相碰，電抗值太大，發電機勵 磁繞組得不到足夠的勵磁電流，無法建立電壓。
②發電機轉子鐵心發電機剩磁消失，剩磁電壓低于下限值（小于5V）。
③單相整流橋組短路或斷路，使發電機勵磁電路斷路，轉子繞組未有勵磁電流流通，定子繞組無法感應電壓。
④集電環與電刷嚴重接觸良造成勵磁電流被阻斷。

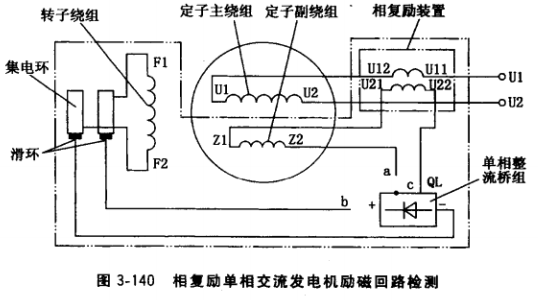

⑤勵磁回路斷路或接觸不良。圖3-140雙點劃線框內為這種發電機勵磁回路，包含定子副繞組、相復勵裝置（電抗變流復合）、單相整流橋組、集電環、轉子繞組及各段連接線。 當該電路斷線或電氣接觸嚴重不良（如接線頭嚴重氧化、松脫，變阻器接線縲栓松動等） 時，發電機無勵磁電流。
⑥相復勵裝置中電抗變流器二次繞組斷線。由圖3-140可知，電抗變流器二次繞組 U21U22串聯在勵磁回路中，一旦繞組及其連接線斷線，發電機副繞組剩磁電壓無法通過電抗變流器二次繞組加于單相整流橋組，無法提供用于建立發電機空載電壓所必需的勵磁電流，發電機無法建立電壓。
⑦發電機各繞組（包括定子主繞組、副繞組、轉子繞組）、集電環及其連接線通地，或 繞組相間及線端、集電環兩滑環之間絕緣擊穿。
⑧發電機定子主繞組、副繞組及其連接線斷路，發電機內部可能有感應電壓，但機端測不到電壓。
（3）處理方法
①在電抗變流器的上軛鐵與Ⅱ形鐵心柱結合處墊人足夠￥的絕緣紙以加大氣隙，升高空載電壓。
②發電機轉子鐵心剩磁消失時，用蓄電池或其他直流電源給勵磁繞組通電充磁。
③用萬用表檢測單相整流橋組是否短路、斷路，短路、斷路的應換上同型號、規格新的整流橋組。
④用目測法檢査集電環表面，有油污和粉塵等的應先去除干凈，然后再用0號砂布 打磨。
⑤用萬用表逐段檢查勵磁回路是否斷線或電氣接觸不良，斷路的應予以接通，接觸不良的應重新連接。
⑥用萬用表逐相檢查電抗變流器繞組是否斷路，斷路的應予以接通，尤法接通的應重繞。
⑦用兆歐表檢査發電機各繞組（包括定子主繞組、副繞組、轉子繞組）、集電環及其連接線對地及繞組相間及線端、集電環兩滑環之間絕緣電阻，若絕緣電阻為0說明繞組擊穿， 應重嵌或重繞繞組并進行浸漆、烘干處理。若因發電機潮濕導致繞組絕緣電阻過低，發電機應進行繞組絕緣干燥。
⑧用萬用表逐段檢査發電機定子主繞組、副繞組及其連接線是否斷路，斷路的應予以接 通，無法接通的應重嵌或重繞。
7.逆序勵磁單相交流發電機帶負載時方有電壓輸出
（1） 故障現象。發電機由內燃機驅動已達額定轉速，但無電壓輸出，加上負載后才有電壓。停機后再驅動發電機，情況依然如此。
（2） 原因分析
①與定子副繞組連接的電容器擊穿短路。定子副繞組依靠轉子鐵心剩磁磁場感應的電 壓，因電容器故障而未能形成容性電流回路.也就未能產生逆序磁場，定子主繞組不能起勵 建立電壓。當發電機由內燃機驅動至額定轉速，定子主繞組帶上負載時，定子主繞組依靠轉 子鐵心剩磁場感應的微弱電比與負載形成單相電流，申相電流分解的逆序磁場和順序磁場都 使轉子主磁場增強，于是定子主繞組感應電壓上升。
②定子副繞組斷線或線端短路。依靠轉子鐵心剩磁場，定子副繞組雖然有感應電壓，但 未能與電容器形成容性電流回路，也就未能產生逆序磁場，定子主繞組不能感應電壓。當定子主繞組帶上負載時，情況與上述相同，定子主繞組迅速感應電壓。
（3）處理方法
①脫開電容器的一根引線，用萬用表R×1擋檢測電容器是否正常，若已損壞，應換上同型號、規格新的電容器，使定子副繞組經電容器形成起勵回路。
②按圖3-138、圖3-139及其說明，用萬用表R×1擋檢査雙點劃線框內定子副繞組是否 斷路，線端是否短路，斷路的應予以接通（副繞組斷路無法接通的應重嵌或重繞），短路處予以排除并加強絕緣，使定子副繞組經電容器形成起勵回路。
