發電機組的組成及型號

  1. 發電機組的組成

  內燃發電機組因其體積小、重量輕、操作簡單、移動方便等特點，被廣泛應用于高層住宅、機關、醫院、工廠、學校、商店等作為輔助電源或備用電源。全自動化發電機組不但應 用于高山、荒原、沙漠有關設備，微波通信中繼站，衛星和光纖通信中繼站，還應用于電力 供應中斷后數秒內必須恢復的特殊單位、部門。

  內燃發電機組是將內燃機的機械能通過發電機轉變?yōu)殡娔艿臋C(jī)器，它主要由內燃機、發電 機、控制屏（箱）、底架、聯軸器、油箱等組成。圖1-1為柴油、汽油發電機組整機示意圖。

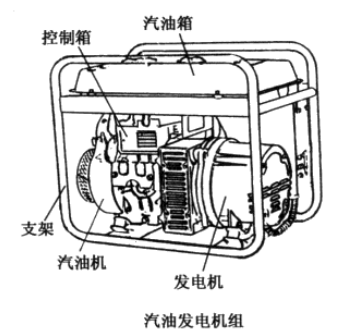

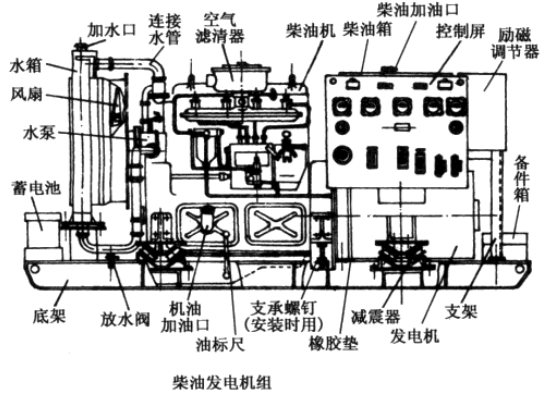

  圖1-1柴油、汽油發電機組

  （1） 內燃機。內燃機主要指柴油機或汽油機，它是發電機組的原動機，通過燃燒燃油產生的熱能帶動曲軸旋轉，從而輸出機械能。

  （2） 發電機。發電機是使機械能轉變?yōu)殡娔艿臋C(jī)器。輸出的有單相交流電和三相交流 電，勵磁有無刷勵磁。相復勵、三次諧波勵磁。勵磁機（交、直流）勵磁等方式。

  （3） 控制屏(箱) 發電機組產生的電能通過控制屏（箱）向用電設備輸出并進行分配。 同時，為了使發電機輸出的電K穩定和保護發電機的安全，以及丫解發電機的運行悄況？控 制屏（箱）上還裝設勵磁調節器、保護裝置、測量儀表、指示燈等。

  （4） 聯軸器與底架。內燃機與發電機一般用皮帶傳動或聯軸器同軸聯接。聯軸器多采用 彈性柱銷聯軸器。如圖1-2所示。小型發電機組的內燃機、發電機及控制箱、油箱等均裝在公用底架上。

  2. 發電機組的分類與型號

  （1）發電機組的分類。發電機組按工作方式可 分為固定式和移動式兩種，通常所說的發電機組一 般都屬于移動式。發電機組按控制功能一般可 分為：

  ① 基本型發電機組。具有一般的控制功能及簡 單的保護措施，且多是手動調節運行狀態，一般作 為主電源或備用電源。

  ② “三?！毙桶l(fā)電機組。在基本型發電機組的 基礎上增加了髙水溫與低油壓、超速自動報瞥及緊 急停機保護裝置等。

  ③ 自動化發電機組。在基本型發電機組的基礎 上增加了自起動控制系統，當市電突然失電，發電 機組能自動起動、自動切換、自動投人運行。市電 恢復時能自動停機，并具有規定的故障自動保護功 能。專用控制器（微機）控制的自動化發電機組，應用微機實現智能控制，功能更齊全，運行更可靠，可做到無人值守。

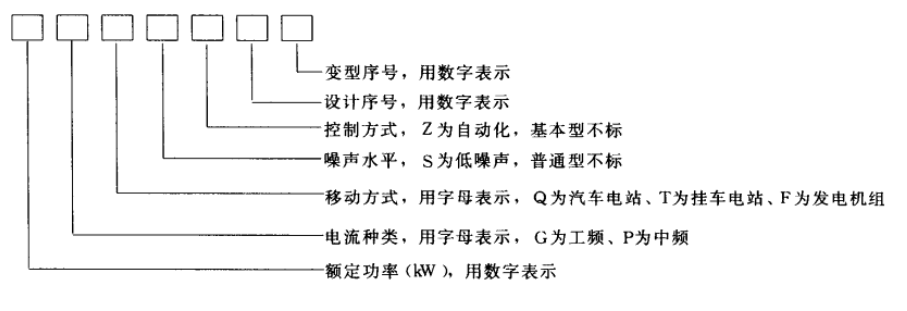

  （2）發電機組的型號。發電機組的型號編制如下：

  

  變型序號，用數字表示 設計序號，用數字表示 控制方式，Z為自動化。基本型不標 噪聲水平，S為低噪聲。普通型不標。移動方式。用宇母表示，Q為汽車電站、T為掛車電站、F為發電機組。電流種類，用字母表示，G為工頻、P為中頻 。額定功率（kW ），用數宇表示例如。 20GF7-8柴油發電機組，表示額定功率為20kW的工頻（50Hz）柴油發電機組 的第七種形式，第八次變型； 50GFSZ1-2柴油發電機組，表示額定功率為50kW工頻低噪 聲自動化柴油發電機組，第一種形式，第二次變型。單相和H相發電機組型號制編方法一 樣，只是技術規格方面有所區別。

  市場上銷售的內燃發電機組，如康明斯柴油發電機組、沃爾沃柴油發電機組、三菱柴油發電機組、科克柴油發電機組，上柴股份柴油發電機組、玉柴柴油發電機組等等，需要根據各自說明書來確定機組型號以及使用方法。
